Кольца и втулки МУВП

Кольца и втулки МУВП применяются в различных силовых установках, гидро-, электро-, и пневмоприводах. Изготовленны из высококачественной резины (акрил-нитрил-каучука и других эластомеров). Кольцо МУВП – это резинотехническое изделие, которое обеспечивает прочное соединение соосных валов и передачу от вала к валу или к соединенной с ним детали крутящего момента. При этом достигается: снижение динамических нагрузок, биение, вызванное малейшими несовпадениями осевого положения сопряженных деталей (валов). Кольца резиновые МУВП К1, К2, К3, К4, К5, К6, К7 по своему назначению полностью заменяют муфты МУВП (муфта упругая втулочно-пальцевая). При этом у колец есть свои выгодные преимущества:

  • Кольца для МУВП легче и проще использовать, удобнее устанавливать на палец благодаря небольшой высоте и компактным размерам.
  • В зависимости от длины пальца, втулку иногда необходимо обрезать, а кольца МУВП можно устанавливать по фактическому размеру с учетом нужного уровня уплотнения. Чаще всего используют от 3 до 6 отдельных элементов.
  • Покупать кольца МУВП выгоднее по сравнению со втулкой, т.к. процесс их изготовления намного проще, при этом данные изделия РТИ эффективно и надежно работают практически в тех же условиях, что и втулки.
  • Снижается риск повреждения резины при монтаже.

Рабочей средой, допустимой для эксплуатации колец и втулок МУВП являются вода, пар, различные минеральные и синтетические масла, дизельное топливо, воздух. Работать кольца могут при температуре от -50 до +130°С, и выдерживают давление в системе до 20 кгс/с м² (на короткий промежуток времени могут выдерживать  до 40 кгс/с м²).

Подбор изделий рекомендуется производить с помощью таблицы взаимозаменяемости колец и муфт МУВП. При выборе необходимо обратить внимание на следующие параметры:

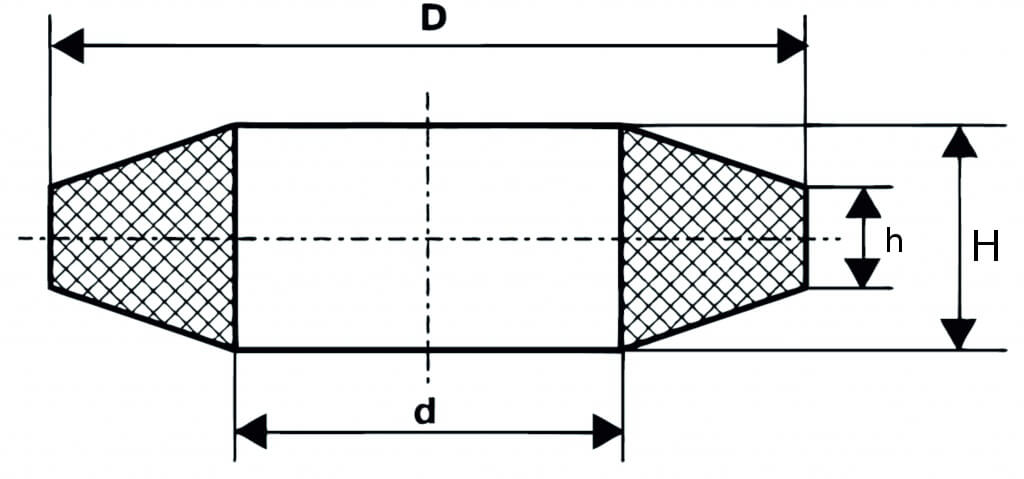

Условноге обозначение: D х d х h х H, где:   Кольцо МУВП гост
D - наружный диаметр (мм);
d - внутренний диаметр (мм);
h - высота у основания (мм);
H - высота по наружному срезу (мм.).





Размеры колец МУВП и соответствие муфтам МУВП

Тип колец МУВП размер:
D x d x h x H
Соответствие
муфте МУВП
кольцо МУВП К1 (19*10*5*2.5) Кольцо МУВП 19 x 10 x 2.5 х 5 муфта МУВП - 16/3
кольцо МУВП К2 (27*14*7*3.5) Кольцо МУВП 27 x 14 x 3.5 х 7 муфта МУВП - 25/3
кольцо МУВП К3 (35*18*9*4.5) Кольцо МУВП 35 x 18 x 4.5 х 9 муфта МУВП - 40/3
кольцо МУВП К4 (45*24*11*6.0) Кольцо МУВП 45 x 24 x 6.0 х 11 муфта МУВП - 70/3
кольцо МУВП К5 (56.5*30*14*7.5) Кольцо МУВП 56.5 x 30 x 7.5 х 14 муфта МУВП - 80/3
кольцо МУВП К6 (70*38*18*10) Кольцо МУВП 70 x 38 x 10 х 18 муфта МУВП - 100/3
кольцо МУВП К7 (86.5*45*22*12) Кольцо МУВП 86,5 x 45 x 12 х 22 муфта МУВП - 125/3



Втулки МУВПВтулка МУВП гост

Условное обозначение втулки упругой по МН 2096-64:

МУВП 1-40/3, где:
1 – исполнение муфты (предусматривается 4 исполнения муфт);
40 – диаметр соединяемого вала (мм) (обратите внимание, что это не диаметр втулки!);
3 – номер позиции резиновой втулки в сборочной единице муфты.

Для подбора резиновых втулок к муфтам в зависимости от диаметра соединяемого вала:

  • для муфт с диаметрами валов 16, 18, 20, 22 мм подходит МУВП 1-16/5;
  • для муфт с диаметрами валов 25, 28, 30, 32, 35, 36, 38 мм подходит МУВП 1-25/5;
  • для муфт с диаметрами валов 40, 42, 45, 48, 50, 55, 60, 65 мм подходит МУВП 1-40/5;
  • для муфт с диаметрами валов 70, 75 мм подходит МУВП 1-70/5;
  • для муфт с диаметрами валов 80, 85, 90, 95 мм подходит МУВП 1-80/5;
  • для муфт с диаметрами валов 100, 110, 120 мм подходит МУВП 1-100/5;
  • для муфт с диаметрами валов 125, 130, 140, 150 мм подходит МУВП 1-125/5.
