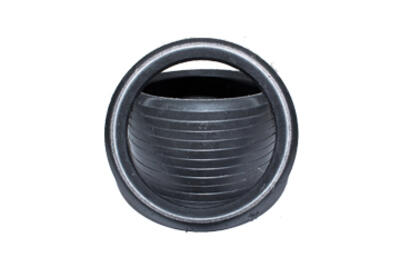

Манжета шевронная ГОСТ 22704-77

Заказать

Данные уплотнительные элементы применяются, главным образом, в качестве уплотнений для штоков и цилиндров. Шевронные резинотканевые манжеты (МШ), нажимные (КН) и опорные (КО) кольца формируют шевронные комплекты. Уплотнения шевронные ГОСТ 22704-77 используют во многих гидроустройствах. При выборе уплотнения необходимо, чтобы свойства манжеты резинотканевой шевронной соответствовали следующим условиям:

• максимальное давление в рабочей среде не должно быть больше 63 МПа;
• связка гидроцилиндра шток-поршень не должна превышать скорость больше, чем 3 м/сек;
• температура рабочей среды, в качестве которой может использоваться вода, минеральные масла, бензин, водные эмульсии или дизельное топливо, не должна выходить за границы –50°C до +100°С.

Шевронные уплотнения обеспечивают герметичность сальниковой камеры при работе ее подвижных и неподвижных частей. Во многих механизмах и машинах, агрегатах, вертлюгах, аппаратах и специальной технике, работающей в такой среде как:

• инертные газы,
• воздух,
• нефтепродукты,
• вода или пар

Эффективное применение РТИ, длительная эксплуатация гидравлических устройств и полная герметичность будет обеспечена при давлении в системе не более 40МПа и температуре до 100°С.

При производстве шевронных манжет ГОСТ 22704-77 используют ткань доместик или хлопчатобумажные и комбинированные тканевые материалы, залитые резиновой массой. В качестве нажимных и опорных колец допустимо применение таких материалов как текстолит, полиамиды и другие.

Возможна поставка манжет шевронных ГОСТ 22704-77 большого диаметра под заказ! Манжеты шевронные и кольца опорные 800х850, 1120х1170 и другие манжеты большого типоразмера могут поставляться в разъемном виде.
